In scenario's zoals steenkoolverwerkingsfabrieken, metallurgische werkplaatsen of productielijnen voor bouwmaterialen worden natte en kleverige materialen (zoals steenkoolslib, ertspoeder en nat zand) continu in trillende zeven gevoerd. Traditionele zeefapparatuur stuit echter vaak op een lastig probleem: de gaten in het scherm raken verstopt. De materialen komen vast te zitten in de zeefgaten, waardoor de zeefefficiëntie aanzienlijk afneemt, er regelmatig wordt schoongemaakt en de productie in een moeras met lage-efficiëntie en hoge- kosten terechtkomt.

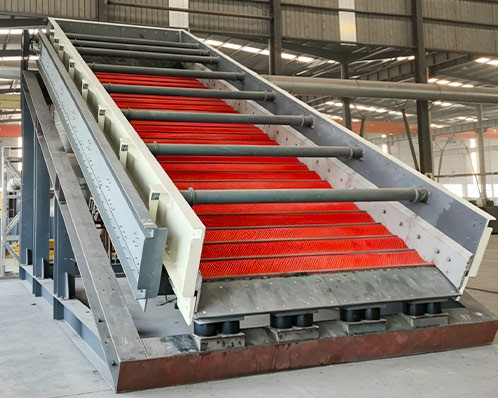

Om dit probleem aan te pakken, hebben we het mechanische flipflow-scherm ontwikkeld en geproduceerd. Het wordt veel gebruikt in industrieën zoals de steenkool-, mijnbouw-, metallurgie-, energie-, bouwmaterialen- en milieubeschermingssector vanwege de hoge zeefefficiëntie, de grote verwerkingscapaciteit, de- niet-verstoppende zeefgaten en het sterke aanpassingsvermogen.

Je kunt je dit voorstellen als het schudden van een deken, waarbij je niet het hele frame optilt en schudt, maar door de twee zijden van de deken met je handen vast te houden, te trekken en los te laten, waardoor de deken zelf een intense golf-achtige beweging ondergaat.

Door deze afwisselende beweging van trekken en loslaten kunnen de materialen op het zeefgaas een extreem hoge verticale versnelling verkrijgen (tot 30-50G), waardoor ze met geweld worden opgeworpen en uit elkaar worden geschud. De materiaalklonten die aan het zeefgaas hechten, verspreiden zich ook volledig en de deeltjes die vastzitten in de zeefgaten worden effectief uitgeworpen.

Technische parameter Flip Flow-scherm

Verwerkingscapaciteit:	150~1400t/h
Max. Schermoppervlaktebreedte:	3000 mm
Max. Lengte schermoppervlak:	8820 mm
Aantal schermlagen:	1~2
Helling van schermoppervlak:	20 graden ~30 graden
Motorvermogen:	22 ~ 75 kW

Flip Flow-schermstructuur

Flip Flow Screen Structure

Flip Flow Screen For Deep Screening Screen Box

Schermdoos

Flip Flow Screen For Deep Screening Transmission Device

Transmissieapparaat

Flip Flow Screen For Deep Screening Support Guide Spring

Ondersteuning Gids Lente

Flip Flow Screen For Deep Screening Screen Mesh

Schermgaas

Flip Flow Screen For Deep Screening Thrust Rod Spring

Stuwstangveer

Flip Flow Screen For Deep Screening Supporting Rubber Spring

Ondersteunende rubberen veer

Sterk anti-verstoppingsvermogen

Dit is de belangrijkste reden voor de opkomst van het flipflow-scherm. De intense spannings- en ontspanningsbewegingen maken het mogelijk om natte en kleverige materialen te hanteren die gewone trilschermen niet aankunnen, waardoor het probleem van verstopping van het zeefgaas wordt opgelost.

Extreem hoge screeningefficiëntie

Voor moeilijk te zeven materialen is de zeefefficiëntie doorgaans ruim 30% hoger dan die van gewone trilzeven, waardoor producten met de gewenste deeltjesgrootte effectief worden afgescheiden.

Schermgaas met hoge elasticiteit

Het zeefgaas is gemaakt van polyurethaanmateriaal met hoge elasticiteit en hoge flexibiliteit. Het kan aanzienlijk worden uitgerekt, geschud en teruggekaatst. Het heeft de kenmerken dat het bestand is tegen vermoeiing-, rek- en een stabiele levensduur heeft onder zware en natte werkomstandigheden.

Vlotte bediening

Hoewel het zeefgaas krachtig beweegt, blijft het hoofdgedeelte van de zeefkast vrijwel stationair. Dit resulteert in zeer weinig impact op de dynamische belasting van de fundering of vloer, wat bevorderlijk is voor installatie op de bovenste verdiepingen van het fabrieksgebouw, en leidt ook tot minder bedrijfsgeluid.

Volledig gesloten en milieuvriendelijk ontwerp

De apparatuur kan in zijn geheel worden uitgerust met een stof-kap, waardoor het lekken van stof effectief wordt voorkomen. Tegelijkertijd kan de volledige behuizing bij het hanteren van materialen met een hoog vochtgehalte en die gevoelig zijn voor aanhechting, zoals bouwafval, de verspreiding van percolaat voorkomen en het verlies van opspattend materiaal verminderen.

Geschikt voor extreme omstandigheden

Speciaal ontworpen voor materialen met een hoog vochtgehalte-, zoals schone steenkool met een hoog vochtgehalte, steenkoolslib, klei, slib en huishoudelijk afval.

Dien uw wensen in en bespreek uw project met een van onze technisch ingenieurs.

Neem contact met ons op voor de beste prijs

Flip Fow-schermtoepassingen

Het flipflow-scherm wordt voornamelijk toegepast in industriële scenario's waar de zeefefficiëntie zeer gevraagd wordt en de materiaaleigenschappen zwaar zijn:

Kolenindustrie	This is the largest application field for the flip flow screen, used for the dehydration and classification of fine coal, medium coal, and coal sludge with high moisture content (>10%).
Minerale verwerkende industrie	Classificatie, ontwatering en ontslijming bij natte selectieprocessen van ijzererts, bauxiet, kopererts, enz.
Bouwmaterialenindustrie	Natte screening en classificatie van zand en grind, ontwatering van kwartszand, screening van kalksteen.
Milieubeschermingsindustrie	Slibbehandeling, screening van vast afval, verwerking van gerecycled aggregaat.
Chemische en voedingsmiddelenindustrie	Bepaalde processtappen waarbij natte en kleverige poeders of deeltjes moeten worden verwerkt.

Flip Flow Screen Application To Coal Industry

Kolenindustrie

Flip Flow Screen Application To Mineral Processing Industry

Minerale verwerkende industrie

Flip Flow Screen Application To Building Materials Industry

Bouwmaterialenindustrie

Flip Flow Screen Application To Environmental Protection Industry

Milieubeschermingsindustrie

Kunt u uw product niet vinden?

Staat uw product hier niet tussen, neem dan contact met ons op om te informeren of EXCT Flip Fow Screens de juiste oplossing zijn voor uw toepassing.
Houd er rekening mee dat u indien nodig ook een producttest kunt aanvragen.

Stuur nu een aanvraag

Flip Fow-scherm ter plaatse

Toepassingen in de steenkoolchemische industrie: het lost technische uitdagingen op bij het fijn zeven voor industrieën met ultra-hoge - capaciteit, zoals de steenkoolchemische industrie, waar de zeefradius 12 mm is. In gevallen waarin meer dan 90% van het materiaal op het scherm wordt vastgehouden bij screening met ultra-hoge- capaciteit, is dit toegepast bij Henan Yima Gasification en Xinjiang Guanghui New Energy, waarbij ze met succes screeningtaken oplosten die vibrerende flipflow-schermen niet konden uitvoeren.

Flip Flow Screen For Deep Screening On Site

Flip Flow Screen For Deep Screening On Site-2

Toepassingen in de kolenindustrie: het lost de technische uitdagingen op van het zeven van fijne, vochtige en kleverige kolendeeltjes. Met een zeefbereik van slechts 3 mm is het toegepast in de Wanli No.1-mijn en de Lijiahao-kolenmijn van de State Energy Group. Deze apparatuur kan kleverige en fijne steenkooldeeltjes verwerken en biedt een hoge zeefefficiëntie en precisie waar post-apparatuur niet aan kan tippen.

Andere industriële toepassingen: In industrieën zoals aggregaten en non-ferrometalen, vooral in de aggregatenindustrie, blijft het zeven van 3 - 5mm vochtige en kleverige materialen een uitdaging. De toepassing van mechanische flipflow-schermen zal dit industriële probleem oplossen en de ontwikkeling ervan bevorderen.

Flip Flow Screen For Deep Screening On Site-3

Dien uw wensen in en bespreek uw project met een van onze technisch ingenieurs.

Ontvang gratis de meest geschikte productoplossing en offerte!!!

EXCT Flip Fow Screens worden voor elk toepassingsmateriaal op maat gemaakt om de beste configuratie te bieden en aan al uw eisen te voldoen. Voor meer configuraties kunt u contact opnemen met onze technische engineers.

Model	*Schermspecificatie WL (m)**	Schermgebied (㎡)	Maaswijdte (mm)	Hellingshoek van Schronl Oppervlak ( rang )	VoerSmaat (mm)	Stroom (kW)	BehandelingCvermogen (t/h )
MFK 2,0-6,30	2.0X6.3	12.6	3－13	20－30	Kleiner dan of gelijk aan 80	22	150－400
2MFK 2,0-6,30	2.0X6.3	25.2	Bovenste scherm 14-30 Onderste scherm 3-13	20－30	Kleiner dan of gelijk aan 80	37	350－650
MFK 2,2-7,56	2.2X7.56	16.6	3－13	20－30	Kleiner dan of gelijk aan 80	37	250－500
2MFK 2,2-7,56	2.2×7.56	33.2	Bovenste scherm 14-30 Onderste scherm 3-13	20－30	Kleiner dan of gelijk aan 80	45	450－750
MFK 2,2-8,82	2.2×8.82	19.4	3－13	20－30	Kleiner dan of gelijk aan 80	37	250－600
2MFK 2,2-8,82	2.2×8.82	38.8	Bovenste scherm 14-30 Onderste scherm 3-13	20－30	Kleiner dan of gelijk aan 80	45	500－900
MFK 2,6-8,82	2.6X8.82	22.9	3－13	20－30	Kleiner dan of gelijk aan 100	37	350－750
2MFK2,6-8,82	2.6×8.82	45.8	Bovenste scherm 14-30 Onderste scherm 3-13	20－30	Kleiner dan of gelijk aan 100	45	650－1100
MFK 3,0-8,82	3.0X8.82	26.4	3－13	20－30	Kleiner dan of gelijk aan 100	45	400－950
2MFK3,0-8,82	3.0X8.82	52.8	Bovenste scherm 14-30 Onderste scherm 3-13	20－30	Kleiner dan of gelijk aan 100	75	800－1400
