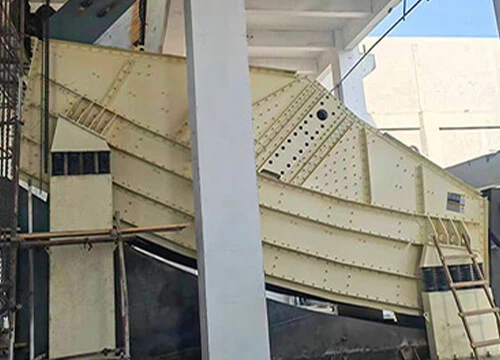

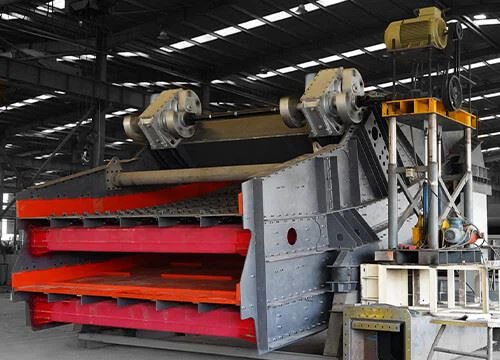

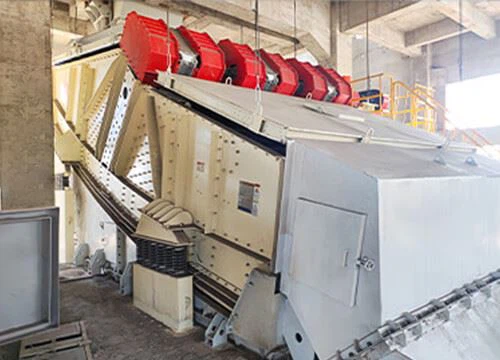

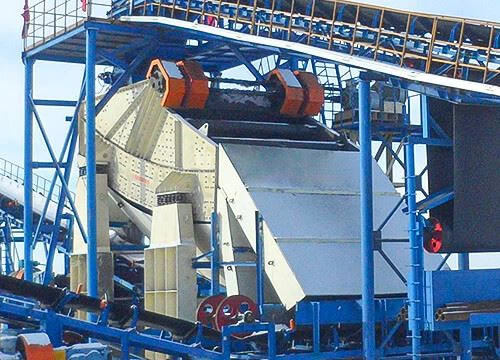

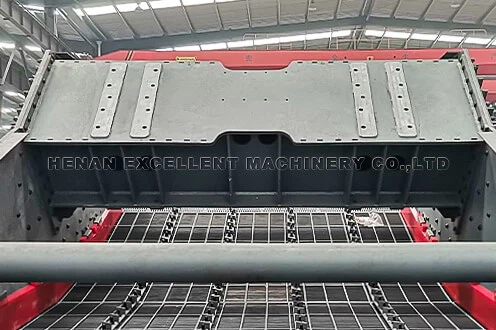

Schermbanaan met grote capaciteit voor steenkool, aggregaat, kalksteen en grind

Schermbanaan is gebaseerd op het transmissieontwerpwijzigingsontwerp van een zeefmachine, die veel wordt gebruikt in de metallurgie, mijnbouw, transport, elektriciteit, bouwmaterialen, chemische industrie, vooral steenkool en andere afdelingen, tot een verscheidenheid aan middelgrote en fijne materialen voor classificatie en uitdroging, ontslijming, medium. Het kan ook worden gebruikt voor zeefwerkzaamheden tot 80 mm.



Zeefmachine maakt gebruik van een zeefoppervlak met meerdere- secties, geavanceerde technische parameters, grote verwerkingscapaciteit en hoge zeefefficiëntie. Zeefmachine wordt opgewonden door een doosvibrator, met behulp van speciale lagers voor trillingsmachines, groot draagvermogen, lange levensduur. De vibrator is op de hoofdbalk geïnstalleerd en de zeefmachine heeft een goede sterkte.

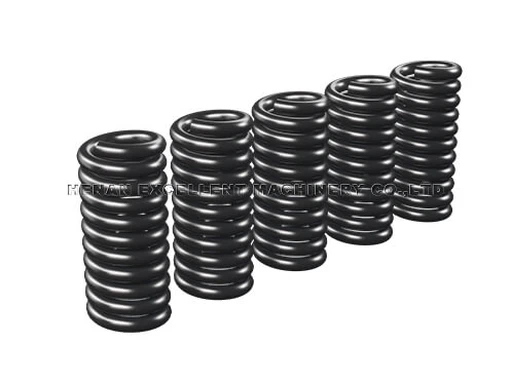

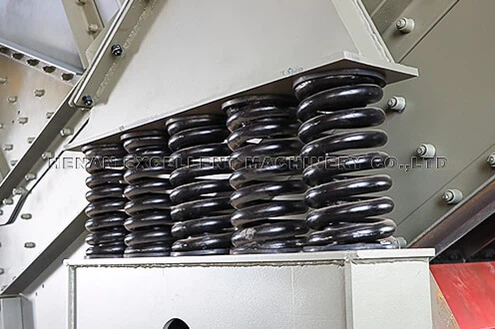

Schermmachine maakt gebruik van ringgroefklinknagelverbinding, eenvoudige structuur, compact, stevig, betrouwbaar, gemakkelijk onderhoud en revisie. Deze serie trilschermen maakt gebruik van een stalen veer om trillingen te verminderen, een soepele werking over het resonantiegebied en een laag geluidsniveau.

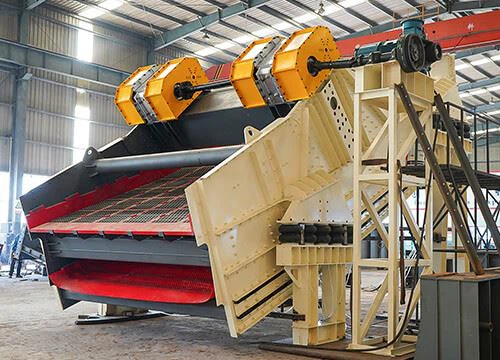

Screen Banana maakt gebruik van een zeefdek met meerdere-hellingen, dat een hoge verwerkingscapaciteit en een hoge zeefefficiëntie heeft.



 Screen Banana bestaat uit verschillende delen van het zeefdek, en de hellingshoek van het zeefdek neemt geleidelijk af van het invoeruiteinde naar het afvoeruiteinde.

 Wanneer de Screen Banana-bewerking plaatsvindt, komt het materiaal aan het schermoppervlak vanwege de grotere hoek met een grote versnelling snel vooruit en snelle stratificatie in het schermoppervlak, materialen kleiner dan de zeefgaten zijn volledig in contact met het schermoppervlak en strijken glad door het scherm.

 De hoek van het zeefoppervlak aan het afvoeruiteinde is zacht en de bewegingssnelheid van het materiaal neemt geleidelijk af, waardoor de resterende materialen, kleiner dan het zeefgat, volledig door het scherm kunnen gaan, waardoor de zeefefficiëntie aanzienlijk wordt verbeterd.

 De Screen Banana kan aan specifieke toepassingseisen voldoen door de hellingshoek van het multi{0}}schermdek te veranderen. De hoek van het zeefdek met meerdere-hellingen bepaalt de loopsnelheid van het materiaal op het zeefdek en de verwerkingscapaciteit van de Zeefbanaan.















01/  Hoge sterkte en goede stijfheid

De hoofdbalk van de exciter en de balk van het schermframe nemen de doosbalkstructuur aan. Interne verstevigingsribben vergroten de stijfheid en sterkte van het scherm en verminderen het gewicht van de machine, waardoor de efficiëntie wordt verbeterd en het energieverbruik wordt verminderd.

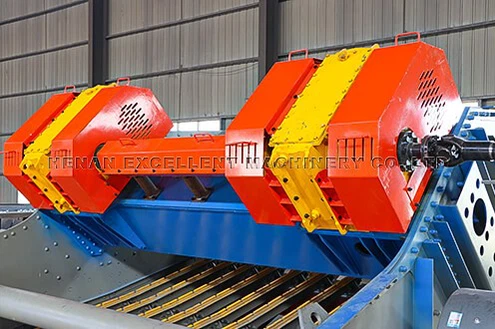

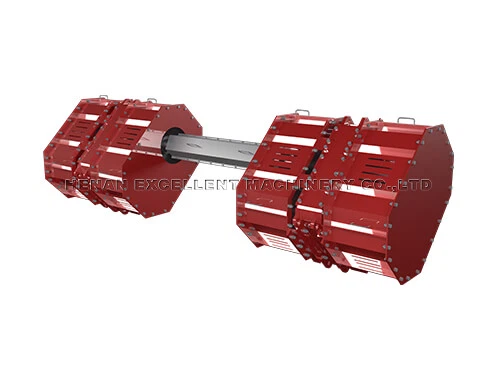

02/ Exciter met hoge prestaties

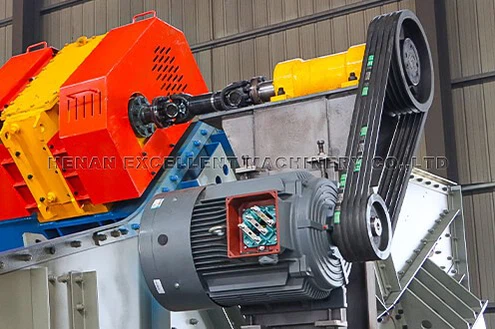

Het excentrische blok van de exciter is buiten de exciterkast geplaatst, zodat de amplitude kan worden aangepast door de instelling van het contragewicht te wijzigen, waardoor een hoogwaardige werking van de Screen Banana wordt gegarandeerd.



03/ Maximale levensduur

De combinatie van een zeefkast met sterke slijtvastheid en lage spanning zorgt voor de betrouwbaarheid van de werking van Screen Banana en verlengt de levensduur van de apparatuur aanzienlijk.



04/ Eenvoudig onderhoud

Screen Banana's zijn ontworpen met modulaire componenten om snelle en tijdige vervanging van onderdelen mogelijk te maken, waardoor uitvaltijd en onderhoudskosten worden verminderd.

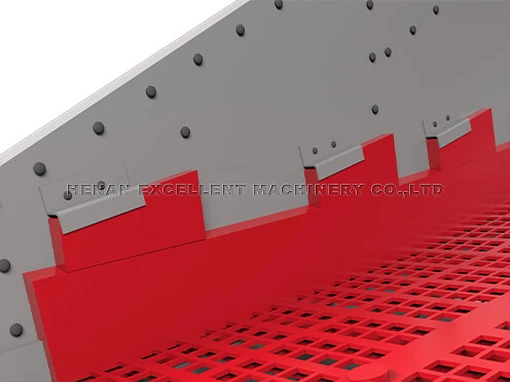

05/ Er is een verscheidenheid aan schermplaten beschikbaar (optie voor verschillende schermplaten)

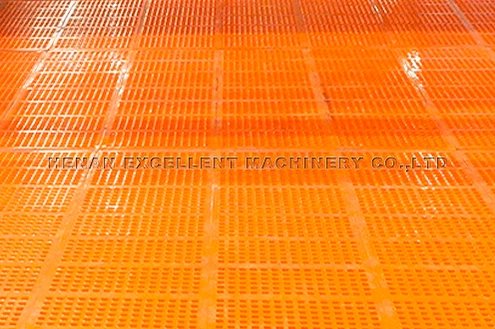

Screen Banana-platen zijn verkrijgbaar in verschillende materialen, zoals geweven/wigdraad, modulaire polyurethaanpanelen en modulaire rubberen panelen, om aan de screeningsbehoeften van verschillende klanten te voldoen.

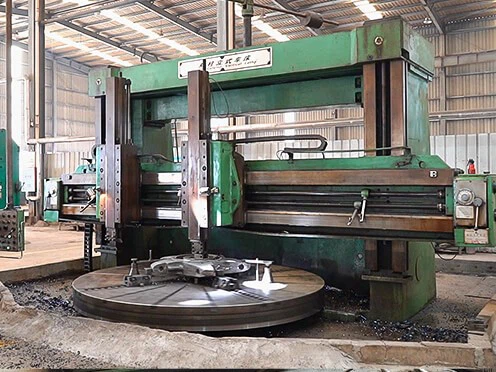

Op dit moment is EXCT volledig geslaagd voor de internationale ISO9001-2008-certificering van het kwaliteitssysteem. Het volledige kwaliteitssysteem zorgt ervoor dat de kwaliteit van de productontwikkeling en het ontwerp, de productie, de inkoop en levering tot het verkoop- en serviceproces effectief is gecontroleerd.

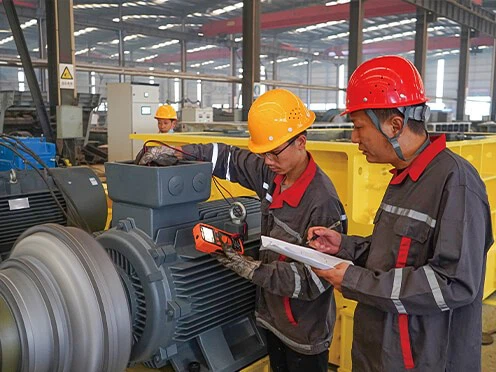

EXCT beschikt over een streng en bekwaam inspectieteam om het succes van de productkwaliteitscontrole te garanderen. De afdeling kwaliteitsinspectie heeft een strikt testproces dat de stadia van de inkoop, productie en installatie van grondstoffen doorloopt om ervoor te zorgen dat elk apparaat dat aan klanten wordt geleverd, gekwalificeerd is.











EXCT Screen Banana's worden voor elk toepassingsmateriaal op maat gemaakt om de beste configuratie te bieden en aan al uw eisen te voldoen. Voor meer configuraties kunt u contact opnemen met onze technische engineers.



Model	Lagen	Schermspecificatie W×L(m)	Schermgebied (㎡)	Voedingsgrootte (mm)	Verwerkingscapaciteit (t/h)	Stroom (kW)
BMVS 1861	1	1.8×6.1	10.98	Kleiner dan of gelijk aan 400	50-100	22 kW
BMVS 2461	1	2.4×6.1	14.64	Kleiner dan of gelijk aan 400	150-280	30 kW
BMVS 2473	1	2.4×7.3	17.52	Kleiner dan of gelijk aan 400	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Kleiner dan of gelijk aan 400	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	Kleiner dan of gelijk aan 400	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	Kleiner dan of gelijk aan 400	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	Kleiner dan of gelijk aan 400	290-480	45 kW
BMVS 2461	2	2.4×6.1	29.28	Bovenste scherm: kleiner dan of gelijk aan 400 Onderste scherm: kleiner dan of gelijk aan 150	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Bovenste scherm: kleiner dan of gelijk aan 400 Onderste scherm: kleiner dan of gelijk aan 150	250-800	55 kW
BMVS 3073	2	3.0×7.3	43.8	Bovenste scherm: kleiner dan of gelijk aan 400 Onderste scherm: kleiner dan of gelijk aan 150	300-1000	55 kW
BMVS 3661	2	3.6×6.1	43.92	Bovenste scherm: kleiner dan of gelijk aan 400 Onderste scherm: kleiner dan of gelijk aan 150	300-1000	55 kW
BMVS 3673	2	3.6×7.3	52.56	Bovenste scherm: kleiner dan of gelijk aan 400 Onderste scherm: kleiner dan of gelijk aan 150	350-1200	75 kW









1. Welk materiaal moet worden gescreend: ______

2. Verwerkingscapaciteit: ______t/u

3. Materiaaldichtheid: ______t/m3

4.Max. korrelgrootte van het voedermiddel: ______mm

5. Laagnummer: ______

6.Maaswijdte van elke laag: ______mm

7. Deeltjesverdelingspercentage:______
Controleer het volgende voorbeeld om u te helpen het te begrijpen:
Als het laagnummer twee is, is de maaswijdte van elke laag 50 mm en 25 mm, en nadat het materiaal is gezeefd, worden drie verschillende materiaalgroottes verkregen:

Groot materiaal Groter dan of gelijk aan 50 mm; 25 mm Minder dan of gelijk aan middenmateriaal < 50 mm; Klein materiaal<25mm.

Wij willen de volgende informatie bevestigen:
a.Het percentage groot materiaal in het hele materiaal: ______%;
b.Het percentage middenmateriaal in het hele materiaal: ______%;
c.Het percentage klein materiaal in het hele materiaal: ______%;

8.Welke apparatuur wordt gebruikt om het materiaal in de Screen Banana te voeren:______

9. Welke apparatuur wordt gebruikt om het materiaal uit de Screen Banana af te voeren: ______

10. Werkende voeding: ______V ______HZ

11. Werkt de Screen Banana alleen of samen met andere apparatuur om een ​​systeem te vormen? Als u een systeem vormt, heeft u dan een voorlopig ontwerp of een hand-getekende schets? Indien dit het geval is, stuur het dan ter referentie naar onze ingenieur.
